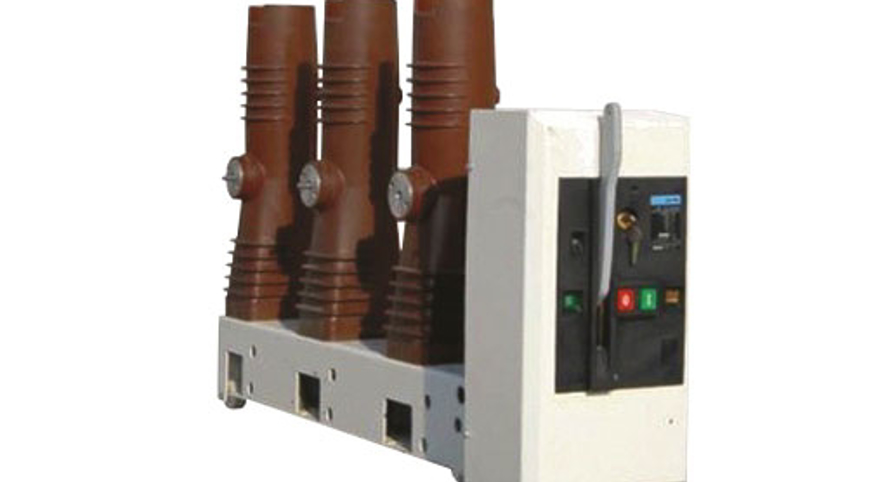

دژنکتور خلا فیکس



دژنکتور خلا فیکس با قابلیت خروج از راست و چپ

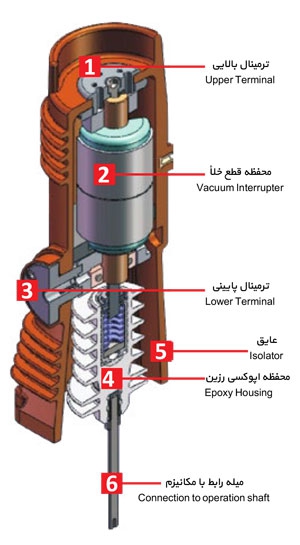

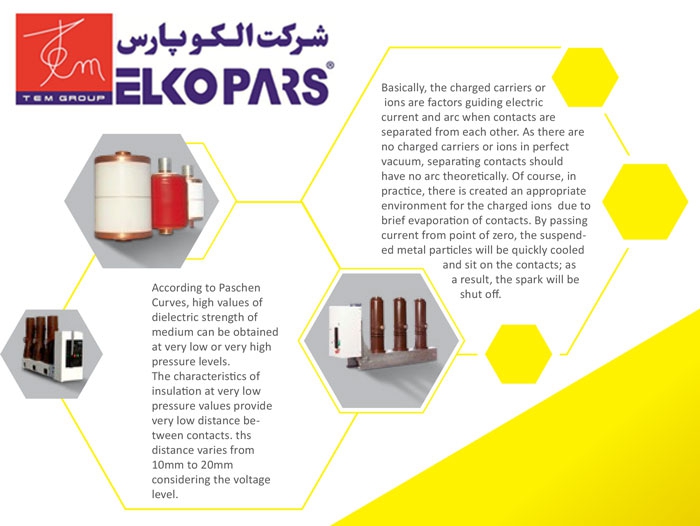

اصول تئوری دژنکتور خلا فیکس

اصولا عاملی که باعث هدایت جریان و ایجاد قوس الکتریکی در هنگام جدا شدن کنتاکت ها از یکدیگر می گردد حامل های باردار یا یون ها هستند. در خلاء کامل چون هیچ ماده یونیزه یا حامل های باردار وجود ندارد، لذا جدا شدن کنتاکت ها به صورت تئوریک می بایستی بدون ایجاد قوس باشد. البته در عمل به علت تبخیر مختصر سطوح کنتاکت ها محیط حامل یون های باردار که مناسب برقراری قوس الکتریکی است ایجاد می شود با عبور جریان از نقطه صفر این ذرات معلق فلز سریعا سرد شده و بر روی کنتاکت ها می نشیند و در نتیجه جرقه خاموش می شود.

بر اساس منحنی PASCHEN مقادیر بالای مقاومت دی الکتریکی هر محیط را می توان در مقادیر فشار خیلی بالا یا خیلی پایین به دست آورد. مشخصات این عایق در مقدار فشار خیلی پایین فاصله بسیار کمی بین کنتاکت ها ایجاد می کند. این فاصله از ۱۰ میلی متر متغیر است و با توجه به سطوح ولتاژی قابل تعیین است.



مزایای دژنکتور خلا الکوپارس

• طول عمر بسیار طولانی کنتاکت ها که سبب عمر طولانی دژنکتور خلا می شود

• نیاز به نگهداری کمتر

• وجود قطعات متحرک کمتر در مکانیزم

• نیاز به نیروی کمتر برای جداسازی کنتاکت ها (به دلیل فاصله کمتر کنتاکت ها)

• سازگاری با محیط زیست به دلیل قطع در محیط خلاء روی می دهد و دژنکتورهای خلا نیازی به اضافه نمودن گاز یا مایع ندارند، لذا این امر سبب کاهش امکان نشتی گاز یا هر ماده دیگری می شود که می تواند برای محیط زیست مضر باشد.

• قابلیت ۱۰۰۰۰ بار قطع و وصل در جریان نامی و ۱۰۰ بار در جریان اتصال کوتاه

• موتوردار، قابلیت فرمان از راه دور (اتوماسیون)

• دارای تایپ تست از CESI ایتالیا و ICMET رومانی

• دارای تاییدیه پژوهشگاه نیرو

• دارای دو سال گارانتی بدون قید و شرط و بیست سال خدمات پس از فروش



• آموزش رایگان استفاده از دژنکتور خلا (ویژه تابلوسازان)

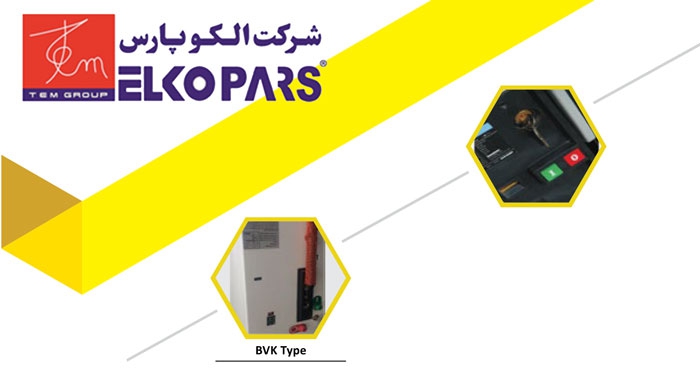

مکانیزم عملکرد دژنکتور خلا فیکس

مکانیزم دژنکتور سیستمی مکانیکی و مبتنی بر انرژی ذخیره شده در فنر است.


ذخیره انرژی در دژنکتور خلا

• با موتور DC دنده دار (برقی)

• با دسته (دستی)


رها نمودن انرژی دژنکتور خلا

• با آزادسازی شانت (برق)



• با کلید باز و بسته روی مکانیزم (دستی)

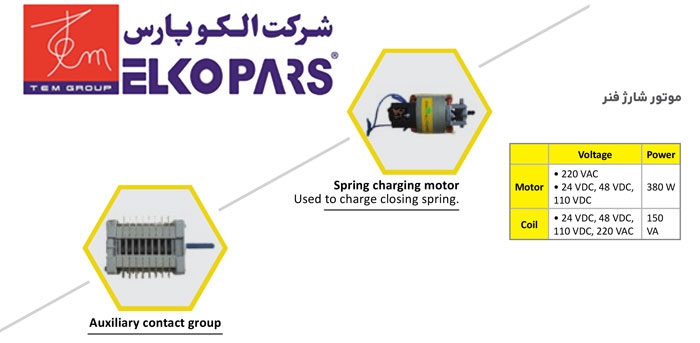

موتور شارژ فنر دژنکتور خلا فیکس



برای شارژ فنر استفاده می شود.

کنتاکت های کمکی دژنکتور خلا فیکس

این کنتاکت ها نیروی اولیه خود را از شفت گردان کلید می گیرند، بنابراین آن ها با باز و بسته شدن کلید تغییر می کنند. اجزای پیش فرض ۶ کنتاکت باز (NO) و کنتاکت های بسته (NC) هستند که در مدار کنترل برای باز و بسته شدن کلید استفاده می شوند.

بوبین قطع و وصل دژنکتور خلا فیکس



تمام مکانیزم هایی که سیستم آن ها مبتنی بر شارژ و دشارژ فنر می باشد، می بایست دارای بوبین های قطع و وصل باشد.در دژنکتور خلا، این بوبین ها در مدار قطع و وصل مکانیزم قرار دارند و قاعدتا ولتاژ این بوبین ها توسط مشتری تعیین می شود.

رله آندر ولتاژ با قابلیت نصب روی انواع دژنکتورهای الکوپارس

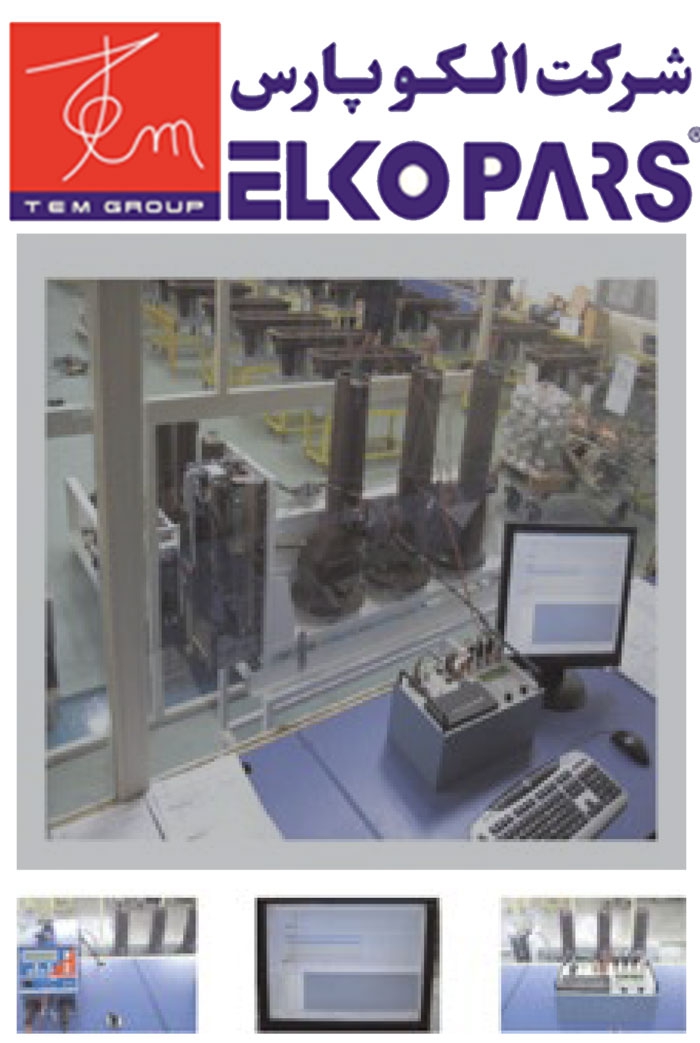

تست های روتین دژنکتور خلا فیکس

• آزمون پاور فرکانس روی مدار اصلی

• آزمون پاور فرکانس روی مدار کنترل

• اندازه گیری مقاومت مدار اصلی

• اندازه گیری زمان باز و بسته شدن کنتاکت ها

• آزمون های مکانیکی



• تست نشتی (مخصوص دژنکتورهای گازی)

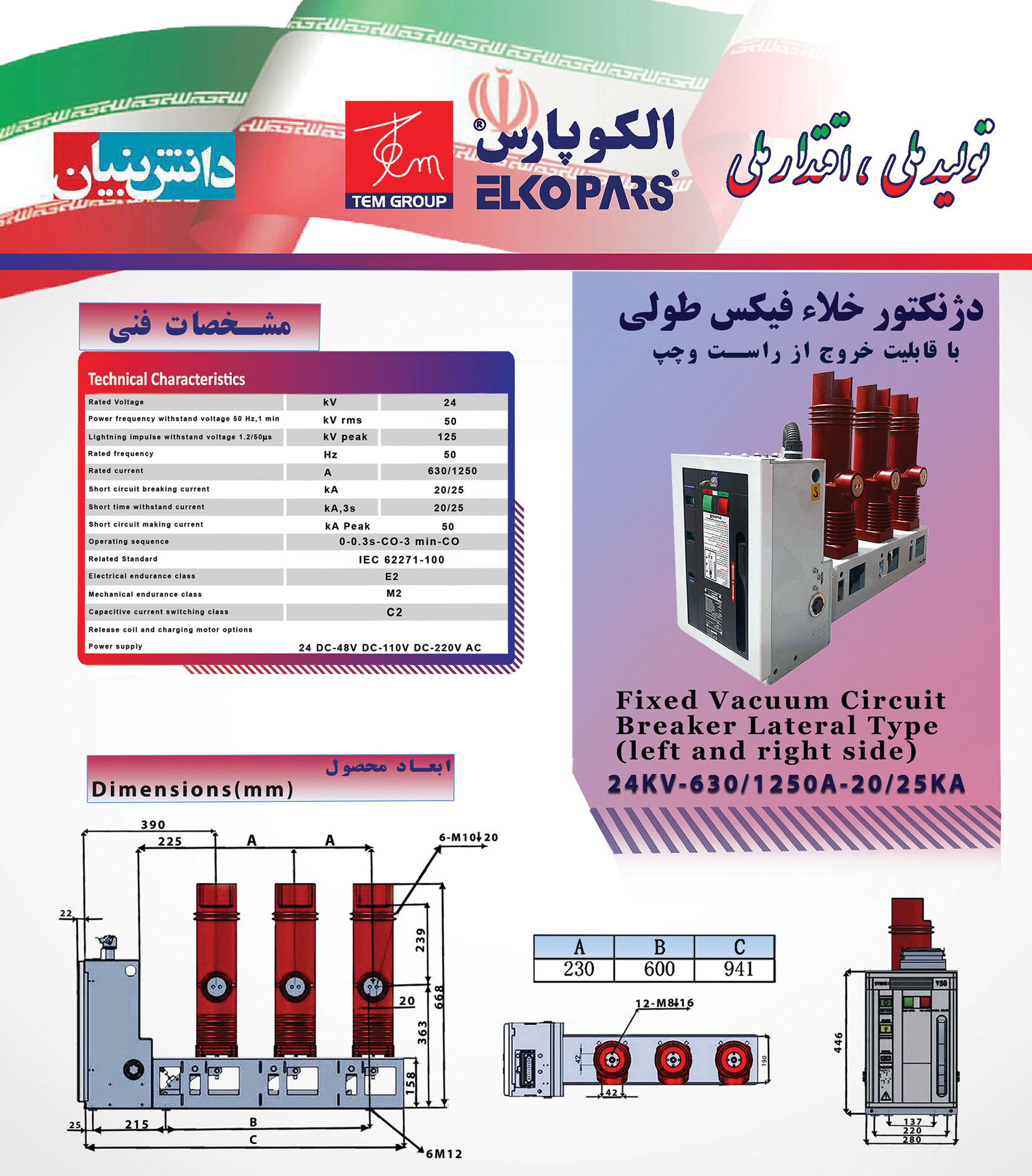

مشخصات فنی دژنکتورهای خلا فیکس با قابلیت خروج از راست و چپ
