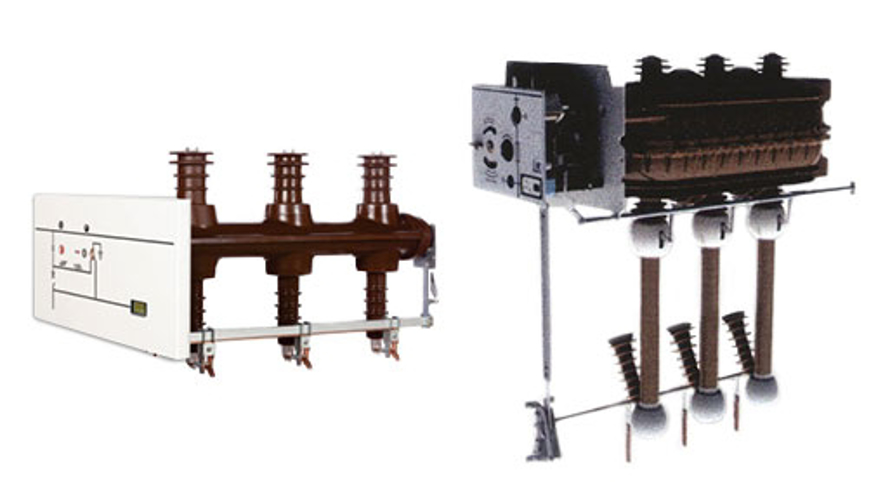

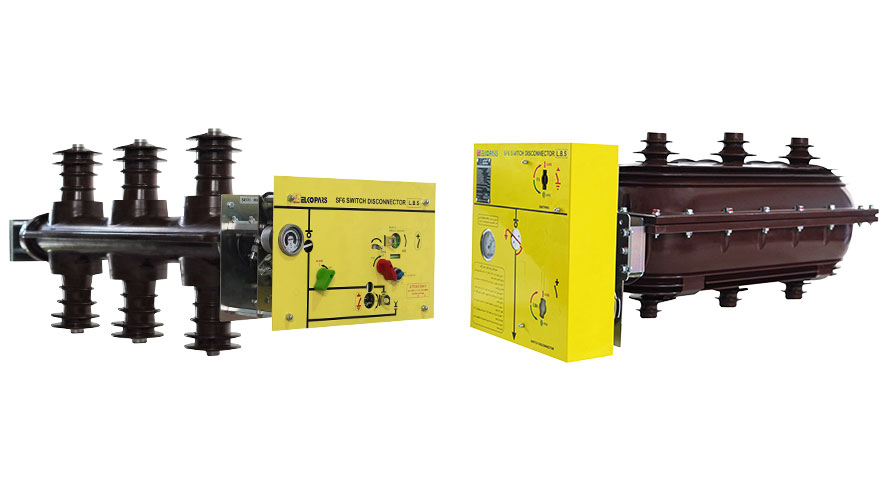

سکسیونر قابل قطع زیر بار و فیوزدار گازی



سکسیونر قابل قطع زیر بار و فیوزدار گازی

سکسیونر قابل قطع زیر بار در ضمن این که باید وظیفه یک سکسیونر را انجام دهد، یعنی ضمن بر داشتن ولتاژ یا قطع شدگی قابل رویت، باید قادر باشد مانند یک دژنکتور قدرت ها و جریان های کوچک الکتریکی را نیز قطع کند. این کلیدها برای قطع جریان اتصال کوتاه ساخته نشده و مناسب هم نمی باشند. درصورتی می توان از سکسیونر قابل قطع زیر بار در شبکه های فشار قوی استفاده کرد که مجهز به فیوز باشند. فیوزهای فشار قوی در ولتاژ ۲۰ کیلوولت جریان اتصال کوتاه را در همان مراحل ابتدایی قطع می کنند. از آنچه گفته شد نتیجه می شود که سکسیونر قابل قطع زیر بار فقط برای جریان نامی شبکه مناسب است و جریان اتصال کوتاه را فیوز قطع می کند.

در سکسیونرهای قابل قطع با استفاده از قطعات فشرده برای کاهش ابعاد واحدها امکان طراحی و ساخت تابلوهایی با ابعاد کمپکت فراهم شده است.
قسمت فعال (شامل کلید قطع و وصل اصلی و سوییچ ارت) در داخل محفظه ای پر از گاز SF6 وجود دارد که آب بندی شده است.

بهره برداری آسان:
مکانیزم های مورد استفاده در این سکسیونر داری فنر بوده که سبب عدم وابستگی سرعت عملکرد کلید به افراد بهره بردار می گردد.
وجود سه مرحله جداگانه روی مکانیزم جهت قطع و وصل کلید و سکسیونر ارت.

تجهیزی برای کنترل از راه دور:
• سکسیونر کاما با کنترل راه دور هماهنگی دارد.
• عملکرد موتوری این سکسیونرها را قادر به کنترل از راه دور کرده است.









1- نشان دهنده حالت برای سکسیونر قابل قطع زیر بار

2- ترمینال جهت بسته شدن/باز شدن کلید با کابل

3- اهرم مشترک برای قطع و وصل دستی

4- شکاف متحرک برای سکسیونر قابل قطع زیر بار

5- شکاف متحرک برای کلید ارت

6- قسمت راه اندازی موتور (روی مکانیزم موتوری)

7- نشان دهنده ولتاژ

8- محل قفل

9- شاسی گردان برای باز و بسته کردن کلید

10- نشان دهنده موقعیت کلید ارت



• دارای نشان دهنده ولتاژ با مقره خازنی و امکان هم فاز کردن کابل های ورودی و خروجی بدون نیاز به باز کردن درب تابلو

• اینترلاک درب تابلوها با کلید اصلی و کلید ارت

• نشان دهنده وضعیت قطع و وصل و ارت کردن کلید

• امکان نصب موتور الکتریکی جهت قطع و وصل کلید و دریافت فرمان از راه دور (اتوماسیون)

• دارای تایپ تست CESI ایتالیا و ICMET رومانی

• دارای تاییدیه از پژوهشگاه نیرو

• دارای ۲ سال گارانتی بدون قید و شرط و ۲۰ سال خدمات پس از فروش

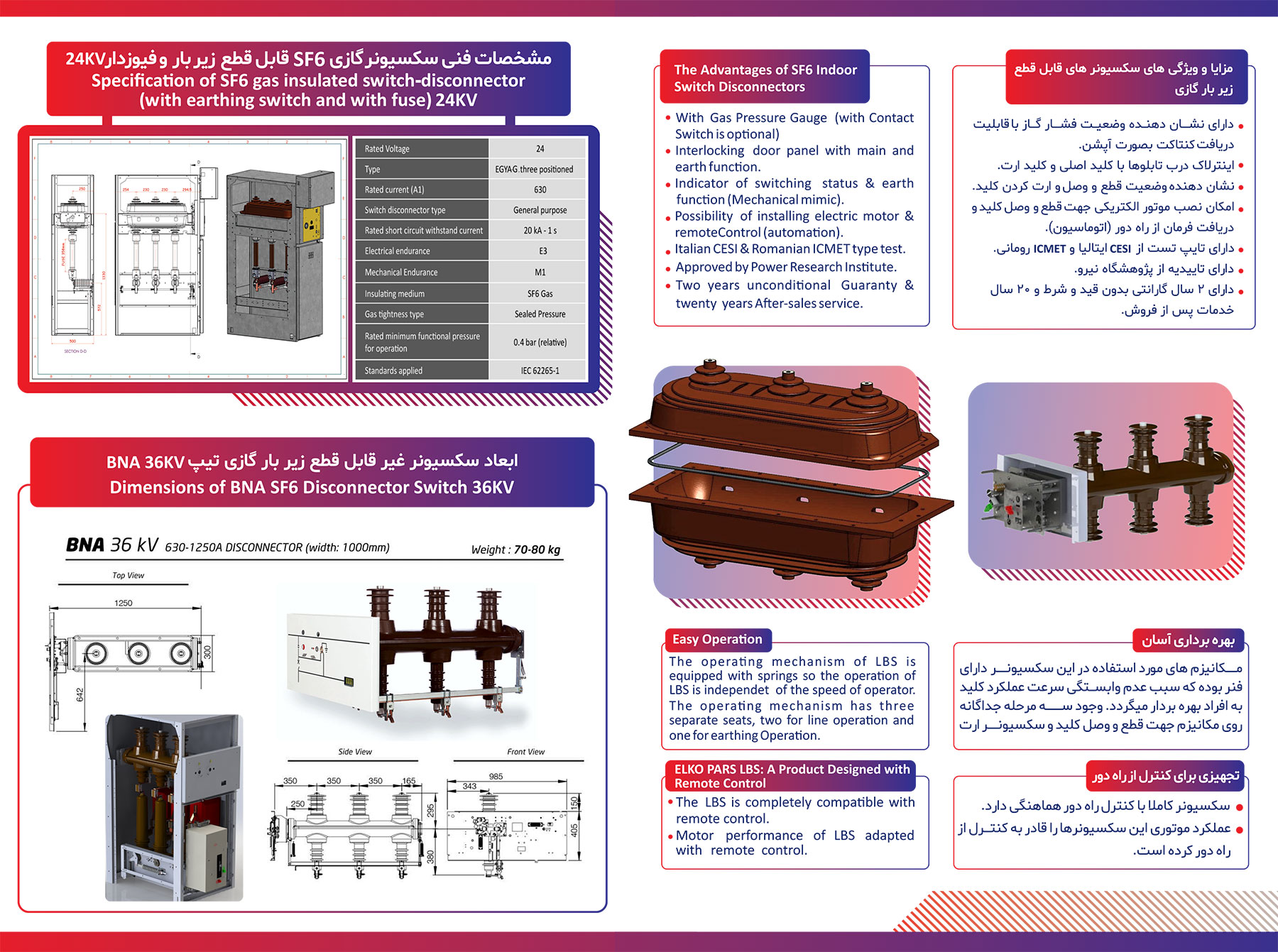

مشخصات فنی سکسیونر گازی SF6 قابل قطع زیر بار و فیوزدار 24-36KV

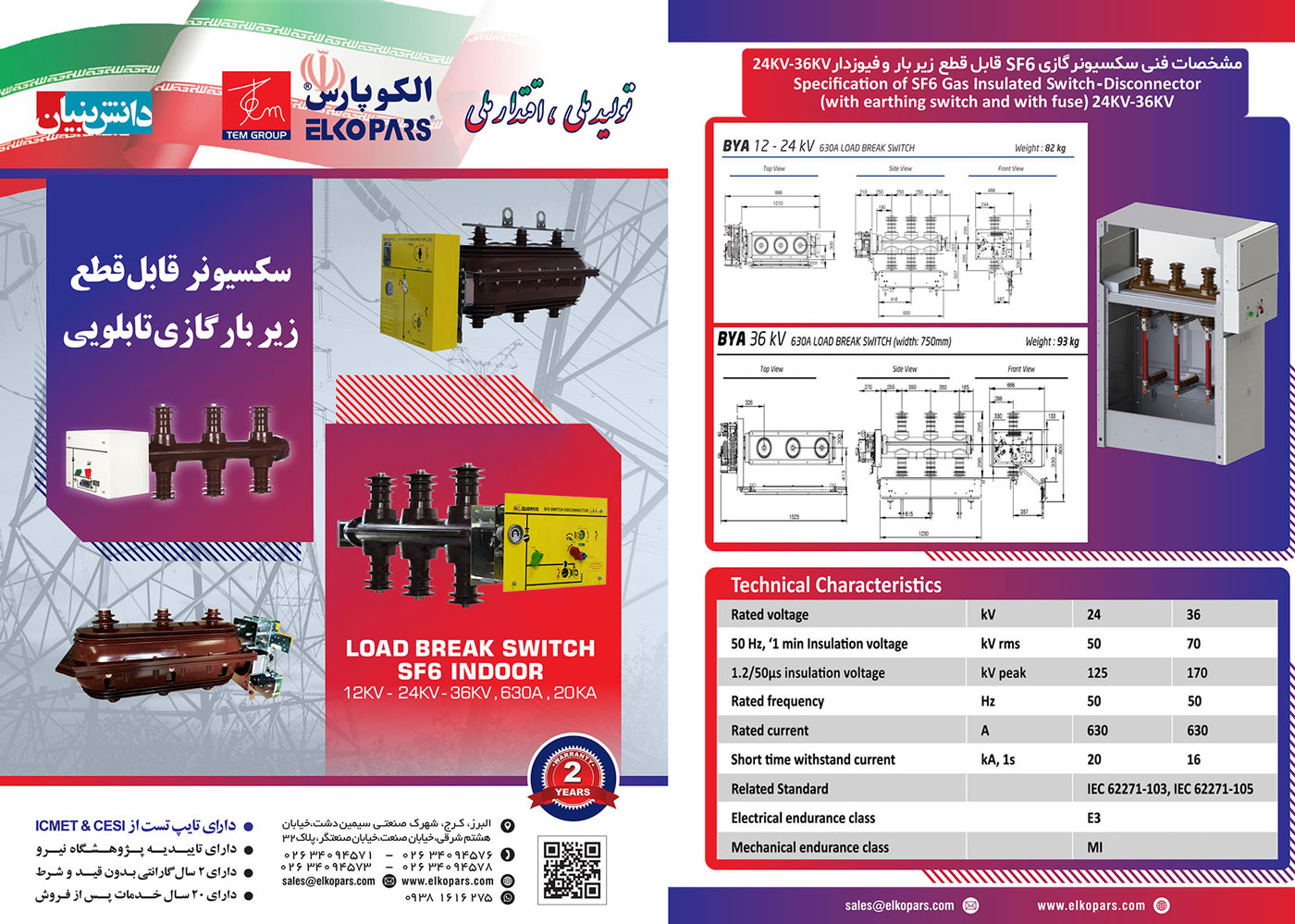

ابعاد سکسیونر قابل قطع زیر بار گازی و فیوزدار تیپ :BYA
